光纤配线架与光纤终端盒在光缆管理中的功能差异解析
在光缆网络中，光纤配线架和光纤终端盒都是常见的配线设备，但很多刚入行的工程人员容易将两者混为一谈。实际上，它们在网络层级、安装位置、容量规模和功能定位上有明确差异。理解这些差异，对光缆工程的规范设计和运维效率提升至关重要。
一、功能定位：局端调度 vs 末端终结

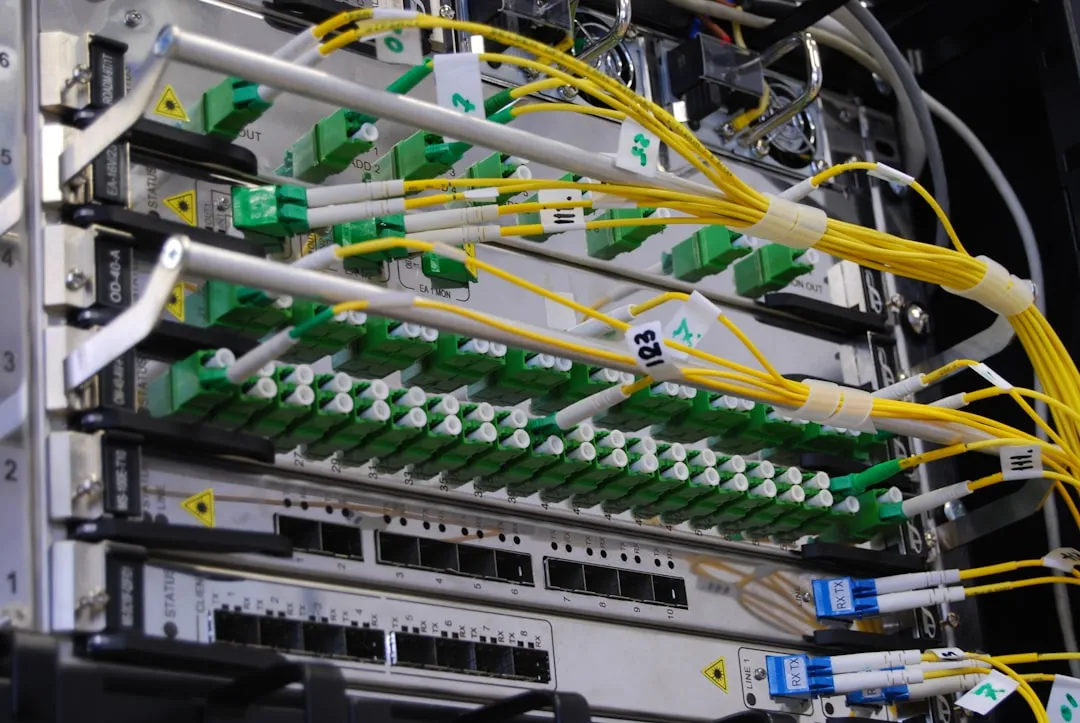

光纤配线架（ODF）通常安装在机房或基站的主配线区，核心功能是光缆的集中调度与灵活跳接。它需要承载大量光纤的熔接、存储和端口分配，一般容量在24芯到576芯甚至更高。而光纤终端盒更多出现在用户端或楼层弱电间，负责少量光纤的熔接与终端输出，常见规格为4芯、8芯、12芯，结构更紧凑。
简单说，配线架面向“网络侧”，强调可管理性和扩展性；终端盒面向“用户侧”，强调快速安装和低成本部署。
二、结构设计与施工工艺的差异
从结构上看，两者在以下几个维度存在明显区别：
- 熔接盘容量：光纤配线架通常配备多个可抽拉式熔接盘，单盘容量12芯或24芯，支持分层管理；光纤终端盒一般只有1-2个固定熔接盘，尾纤存储空间有限。
- 适配器安装方式：配线架多采用SC/LC适配器面板，支持高密度排列，便于与光分路器配合使用；终端盒则常用FC或SC适配器，端口数量少，安装更直接。
- 进出缆方式：配线架支持多根光缆从顶部或底部进入，配有专用缆固定装置和接地组件；终端盒通常只支持1-2根光缆进出，固定方式相对简单。
这些差异直接影响施工效率。在大型项目中，如果误将终端盒用于主干光缆的配线节点，后期扩容和故障排查都会非常被动。同样，在光缆交接箱内部，通常也会根据实际需求搭配使用配线架模块和终端盒模块，而非单一设备。
三、应用场景与选型建议
以某地市级运营商的光纤到户改造项目为例：在中心机房，采用576芯光纤配线架完成主干光缆与光分路器之间的跳接；在小区光缆交接箱内，使用48芯配线架模块进行二级分光调度；而到了楼道单元，则安装12芯光纤终端盒，直接通过尾纤连接至用户光猫。整个链路中，三种设备的容量和功能层层递减，形成清晰的层级结构。
选型时可以参考以下原则：
- 主干节点、机房ODF架优先选择光纤配线架，预留不少于30%的端口余量；
- 光缆交接箱内根据分光比和用户数，灵活配置配线架模块或终端盒；
- 用户接入点、楼层弱电间选用光纤终端盒，重点关注尾纤盘绕半径和适配器类型匹配。
重庆宇来通信设备有限公司在生产实践中发现，越来越多的项目开始采用模块化设计，将配线架与终端盒的功能进行组合，既保留了调度灵活性，又降低了末端部署成本。无论设备形态如何演变，明确“调度”与“终结”这两个核心定位，始终是光缆管理方案设计的基础。
